Aplikasi Counter dan atau Register : Papan Skor Permainan Bola Basket



[menuju akhir]

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Pendahuluan

2. Tujuan

3. Alat dan Bahan

4. Dasar Teori

5. Percobaan

6. Download File

1. Pendahuluan [kembali]

    Perkembangan teknologi digital telah membawa dampak signifikan dalam berbagai aspek kehidupan, termasuk dalam dunia olahraga. Salah satu penerapan teknologi tersebut dapat ditemukan pada sistem papan skor elektronik, yang digunakan untuk menampilkan informasi pertandingan secara real-time dan akurat. Dalam permainan bola basket, kecepatan dan ketepatan dalam mencatat skor sangat penting, mengingat permainan ini berlangsung dalam tempo cepat dan sering terjadi perubahan skor dalam waktu singkat.

Papan skor konvensional yang masih menggunakan metode manual memiliki banyak keterbatasan, seperti keterlambatan dalam pembaruan data dan potensi kesalahan manusia. Oleh karena itu, penerapan sistem digital yang mampu menghitung dan menampilkan skor secara otomatis menjadi solusi yang lebih efektif dan efisien. Salah satu komponen penting dalam sistem digital ini adalah IC 74192, yaitu BCD Up/Down Counter yang dapat menghitung naik atau turun berdasarkan pulsa masukan.

IC 74192 memiliki keunggulan dalam hal presisi perhitungan dan kemudahan integrasi dengan rangkaian digital lainnya, seperti seven segment display dan rangkaian logika kontrol. Dengan memanfaatkan fungsi penghitung naik dan turun pada IC ini, sistem papan skor bola basket dapat dirancang untuk mencatat penambahan skor secara otomatis sesuai dengan input dari operator atau sensor permainan. Hal ini tidak hanya meningkatkan efisiensi pengoperasian papan skor, tetapi juga memberikan pengalaman yang lebih profesional bagi pemain dan penonton.

2. Tujuan [kembali]

• Mengetahui prinsip kerja IC 74192
• Mengetahui aplikasi sederhana IC 74192
• Mengetahui penggunaan IC 74192

3. Alat dan Bahan [kembali]

    - Resistor

    Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik.

Cara menghitung nilai resistor:

Tabel warna

Contoh :

Gelang ke 1 : Coklat = 1

Gelang ke 2 : Hitam = 0

Gelang ke 3 : Hijau   = 5 nol dibelakang angka gelang ke-2; atau kalikan 105

Gelang ke 4 : Perak  = Toleransi 10%

Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.



    - Dioda

    Dioda merupakan salah satu bahan semikonduktor yang memiliki fungsi untuk mengalirkan arus dalam satu arah. Maksud dari pemberian arus satu arah adalah apabila diberi bias yang tepat, maka dioda akan berfungsi sebagai pengalir arus terhadap arah yang telah ditentukan. Namun, apabila pemberian bias tidak sesuari dengan karakteristik dioda, maka dioda tidak dapat menghantarkan arus listrik.

    Untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Oleh karena itu, Dioda sering dipergunakan sebagai penyearah dalam Rangkaian Elektronika. Dioda pada umumnya mempunyai 2 Elektroda (terminal) yaitu Anoda (+) dan Katoda (-) dan memiliki prinsip kerja yang berdasarkan teknologi pertemuan p-n semikonduktor yaitu dapat mengalirkan arus dari sisi tipe-p (Anoda) menuju ke sisi tipe-n (Katoda) tetapi tidak dapat mengalirkan arus ke arah sebaliknya.

    - Logic State

    Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.

Pinout:

    - Infrared Sensor

    Infrared (IR) sensor adalah perangkat elektronik yang digunakan untuk mendeteksi sinar inframerah dalam lingkungannya. Sensor ini sering digunakan dalam berbagai aplikasi seperti deteksi objek, pengukuran jarak, dan komunikasi jarak pendek.

Spesifikasi :

• Board Power Supply: 5 V
• Range: 2cm to 30cm Angle: 35 degrees
• Power LED: Illuminates when power is applied
• Obstacle LED: Illuminates when obstacle is detected
• Distance Adjust: Adjust detection distance. CCW decreases distance. CW increases distance.

Module interface specification :

• VCC : 3V - 12V Power Supply (Can directly connect to 5V or 3.3V micrcontroller)
• GND : Connect to GND
• OUT : Board digital output interface (0 and 1)

    - Vibration Sensor

    Vibration sensor adalah sensor yang digunakan untuk mendeteksi getaran atau vibrasi pada suatu objek atau permukaan. Sensor ini bekerja dengan cara merespons perubahan fisik akibat getaran, lalu mengubahnya menjadi sinyal listrik yang dapat diproses lebih lanjut oleh sistem elektronik atau mikrokontroler.



    Spesifikasi :

• Operating Voltage: 3.3V to 5V DC
• Operating Current: 15mA
• Using SW-420 normally closed type vibration sensor
• LEDs indicating output and power
• LM393 based design
• Easy to use with Microcontrollers or even with normal Digital/Analog IC
• With bolt holes for easy installation
• Small, cheap and easily available

    - Touch Sensor

    Touchpad bekerja dengan cara mendeteksi sentuhan jari-jari manusia melalui sensor capacitance yang terletak pada permukaan dan memanjang membentuk sumbu vertikal dan horizontal. Touchpad tidak dapat mendeteksi sentuhan benda lainnya selain jari manusia karena posisi sentuhan ditentukan melalui kombinasi cara kerja antara sensor capacitance sumbu vertikal dan horizontal.

    Konfigurasi pin :

    Spesifikasi :

    - Seven Segment

        Seven segment adalah komponen display (penampil) elektronik yang digunakan untuk menampilkan angka digital 0–9 dan beberapa huruf tertentu. Seven segment terdiri dari 7 buah segmen LED yang disusun membentuk angka, dan masing-masing segmen diberi nama dari a sampai g.

    - Button



        Button adalah saklar (switch) sederhana yang digunakan untuk menghubungkan atau memutuskan aliran arus listrik ketika ditekan. Button termasuk komponen input yang paling umum dalam rangkaian digital dan mikrokontroler.

    - IC 74192

    IC 74192 adalah Integrated Circuit yang berfungsi sebagai up/down synchronous decade counter, yaitu penghitung naik (count up) dan turun (count down) yang dapat menghitung dari 0 hingga 9 (sistem desimal atau decade). IC ini termasuk dalam keluarga TTL (Transistor-Transistor Logic) dan memiliki kemampuan untuk dihitung ke atas atau ke bawah tergantung pada input yang diberikan.

4. Dasar Teori [kembali]

5. Percobaan [kembali]

    a. Prosedur

• Buka aplikasi Proteus
• Cari dan siapkan komponen yang dibutuhkan
• Rangkailah komponen menjadi rangkaian yang diinginkan
• Jika sudah, simulasikan rangkaian.
• Amati rangkaian yang telah dibuat
• Jika terjadi error, ganti komponen yang salah atau nilai komponen yang salah tersebut.

    b. Rangkaian Simulasi dan Prinsip Kerja

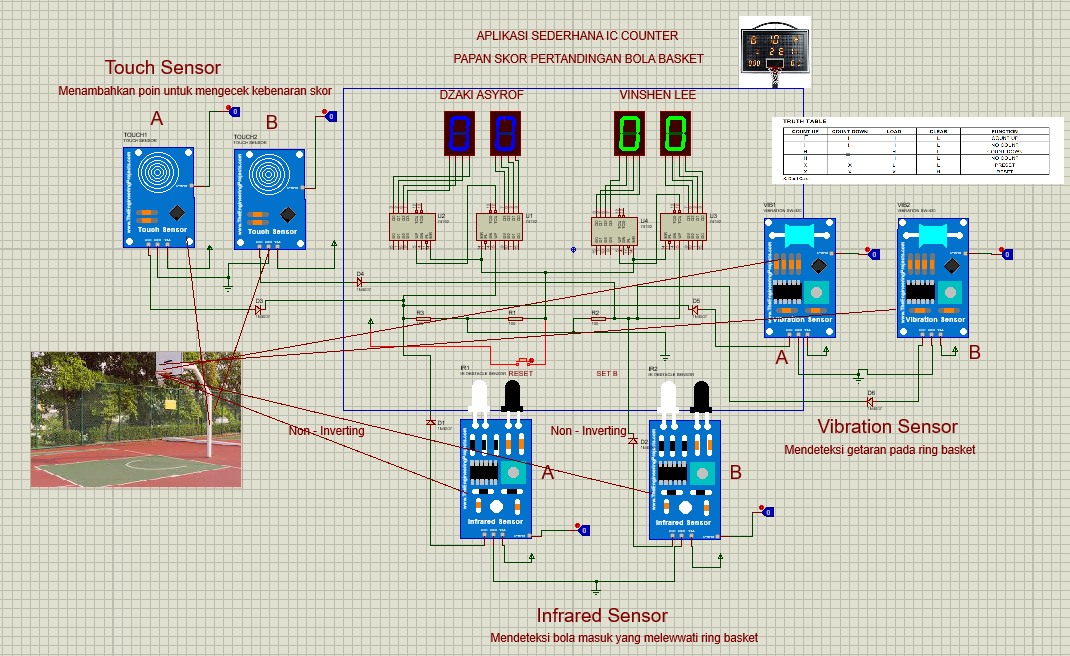

        Gambar Rangkaian :

        Prinsip Kerja :

    c. Video Simulasi

6. Download File [kembali]

    File rangkaian klik disini

    Video Rangkaian klik disini

    File datasheet resistor klik disini

    File datasheet dioda klik disini

    File datasheet sensor touch klik disini

    File datasheet sensor infrared klik disini

    File datasheet sensor vibration klik disini

    File datasheet seven segment klik disini

    File datasheet button klik disini

    File datasheet IC 74192 klik disini

    File library sensor touch klik disini

    File library sensor infrared klik disini

    File library sensor vibration klik disini
