Masukkan Jumlah nol dari kode warna Gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10n)
Maka nilai Resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

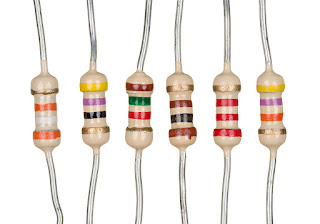

Cara Menghitung Nilai Resistor 5 Gelang Warna
Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)
Masukkan angka langsung dari kode warna Gelang ke-2
Masukkan angka langsung dari kode warna Gelang ke-3
Masukkan Jumlah nol dari kode warna Gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10n)
Merupakan Toleransi dari nilai Resistor tersebut
Contoh :
Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5
Gelang ke 4 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 5 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 105 * 105 = 10.500.000 Ohm atau 10,5 MOhm dengan toleransi 10%.
Contoh-contoh perhitungan lainnya :
Merah, Merah, Merah, Emas → 22 * 10² = 2.200 Ohm atau 2,2 Kilo Ohm dengan 5% toleransi
Kuning, Ungu, Orange, Perak → 47 * 10³ = 47.000 Ohm atau 47 Kilo Ohm dengan 10% toleransi
Cara menghitung Toleransi :
2.200 Ohm dengan Toleransi 5% =
2200 – 5% = 2.090
2200 + 5% = 2.310
ini artinya nilai Resistor tersebut akan berkisar antara 2.090 Ohm ~ 2.310 Ohm
B. Oscilloscope
Osiloskop digunakan untuk mengamati bentuk gelombang dari sinyal listrik. Selain dapat menunjukkan amplitudo sinyal, osiloskop dapat juga menunjukkan distorsi dan waktu antara dua peristiwa (seperti lebar pulsa, periode, atau waktu naik)
Prinsip pengukuran frekuensi dengan metode Lissajous yaitu jika tegangan sinus diberikan pada input X dan sinyal dengan gelombang sinus yang lain dimasukan pada input Y, maka pada layar akan terbentuk seperti pada gambar 2.1.
Pada kedua kanal dapat diberikan sinyal tegangan yang bukan berupa sinus. Gambar yang ditampilkan pada layar, tergantung pada bentuk sinyal yang diberikan.
Gambar Metoda Lissajous
Pengukuran Frekuensi
Sinyal yang akan diukur dihubungkan pada input Y, sedangkan function generator dengan frekuensi yang diketahui dihubungkan pada input X.
Gambar 2.2 Pengukuran Frekuensi
Frekuensi generator kemudian diubah, sehingga pada layar ditampilkan lintasan tertutup yang jelas,
frekuensi sinyal dapat ditentukan dari bentuk lintasan in
fy : fx = 2 : 1
fy : fx = 2 : 1
Gambar 2.3. Perbandingan Frekuensi pada Lissajous
Cara ini hanya mudah dilakukan untuk perbandingan frekuensi yang mudah dan bulat (1:2, 1:3, 3:4 dst)
C. Lampu
.jpg)
Lampu adalah sebuah peranti yang memproduksi cahaya. Kata "Lampu" dapat juga berarti bola Lampu. Lampu pertama kali ditemukan oleh Sir Joseph William Swan.
Lampu adalah sebuah benda yang berfungsi sebagai penerang, lampu memiliki bentuk seperti botol dengan rongga yang berisi kawat kecil yang akan menyalah apabila disambungkan ke aliran listrik.
jika memasang beberapa lampu dengan rangkaian seri, maka nyala yang dihasilkan oleh lampu tersebut tidak menjadi begitu terang. Hal tersebut terjadi, dikarenakan lampu membutuhkan arus listrik yang cukup besar, terutama apabila ada banyak lampu.

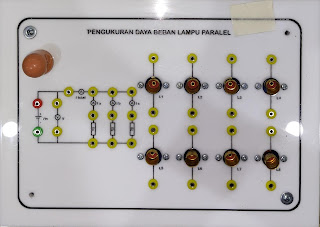

Prinsip kerja dari rangkaian seri adalah jika dalam rangkaian listrik tersebut diberi dua lampu, kemudian ada satu sakelar dan sakelar tersebut dimatikan, maka kedua lampu pun akan ikut mati.Hal ini tentu berbeda dengan cara kerja dari rangkaian paralel. Sebab, rangkaian paralel adalah sebuah rangkaian elektronik atau listrik yang proses penyusunannya dilakukan dengan cara bersusun atau sejajar.
Pada rangkaian paralel, rangkaian listrik terhubung secara bercabang atau berderet dan berbeda dengan rangkaian seri. Dikarenakan bercabang, maka setiap komponen yang dilalui oleh arus listrik akan dijumlahkan dan menjadi jumlah total arus secara keseluruhannya.
.png)
.png){kind=small}
.png)
.png)
.jpg)
