MODUL 1

DIODA

1. Pendahuluan[kembali]

    Dioda adalah komponen elektronik yang memungkinkan arus listrik mengalir hanya dalam satu arah. Dioda biasanya terbuat dari bahan semikonduktor seperti silikon atau germanium. Dioda memiliki dua terminal, yaitu anoda dan katoda. Arus listrik dapat mengalir dari anoda ke katoda, tetapi tidak sebaliknya, sehingga dioda sering digunakan sebagai penyearah untuk mengubah arus bolak-balik (AC) menjadi arus searah (DC).

    Dioda Zener adalah jenis dioda khusus yang dirancang untuk beroperasi dalam arah terbalik (reverse bias) pada tegangan tertentu yang disebut tegangan Zener. Tegangan Zener adalah titik di mana dioda Zener mulai menghantarkan arus listrik dalam arah terbalik.

    Half-bridge rectifier diode adalah komponen utama dalam sebuah rangkaian penyearah setengah gelombang (half-wave rectifier). Rangkaian ini digunakan untuk mengubah arus bolak-balik (AC) menjadi arus searah (DC), meskipun hanya satu setengah siklus dari gelombang AC yang diubah menjadi DC. Rangkaian ini sangat sederhana dan sering digunakan dalam aplikasi yang tidak memerlukan arus DC yang sangat stabil atau tinggi.

    Full-bridge rectifier diode adalah komponen utama dalam rangkaian penyearah jembatan penuh (full-wave bridge rectifier) yang digunakan untuk mengubah arus bolak-balik (AC) menjadi arus searah (DC). Rangkaian ini lebih efisien daripada penyearah setengah gelombang (half-wave rectifier) karena menggunakan kedua setengah siklus dari gelombang AC, sehingga menghasilkan tegangan DC yang lebih stabil dan dengan riak yang lebih rendah.



2. Tujuan [kembali]

1. Mengetahui prinsip kerja dan karakteristik dioda.
2. Mengetahui prinsip kerja dan karakteristik dioda Zener.
3. Mengetahui prinsip kerja dan karakteristik Half Bridge Rectifier dan Full Bridge Rectifier

3. Alat dan Bahan [kembali]

    A. Alat

• Multimeter

• Jumper

• DC Power Supply

• Osiloskop

• Function Generator

    B. Bahan

• Dioda 1N4007

• Resistor

4. Dasar Teori [kembali]

Dioda adalah komponen elektronika aktif yang terdiri dari pertemuan semikonduktor jenis P dan semikonduktor jenis N ( P-N Junction ). Elektroda yang dihubungan dengan material jenis P disebut anoda dan yang dihubungkan dengan material jenis N disebut katoda. Kontruksi dan simbol dioda seperti pada gambar berikut :

Gambar 1.1

(a) Kontruksi dioda (b) Simbol dioda



    Dioda akan mengalirkan arus maju (konduksi) jika diberi bias maju (forward bias) yaitu anoda mendapat tegangan positif dan katoda mendapat tegangan negatif. Sebaliknya, jika diberi bias mundur (reverse bias) maka dioda mempunyai resistansi tinggi. Pada dasarnya dioda akan mengalami konduksi jika diberi tegangan maju yang cukup (0,7 V untuk dioda silikon dan 0,2 V untuk dioda germanium). Setelah mencapai tegangan tersebut, setiap kenaikan tegangan akan diikuti dengan kenaikan arus.

    Pada saat terjadi forward bias, terjadi perpindahan muatan listrik positif ke bagian positif dioda yang akan mengisi positif layer sehingga menekan depletion layer. Sedangkan pada reverse bias, muatan positif dan muatan negative pada daerah P dioda akan ditarik oleh sumber. Sehingga depletion layer akan melebar dan tidak dapat mengalirkan arus.

Gambar 1.2
(a) Forward bias (b) Reverse bias

• Dioda Zener

    Dioda Zener merupakan jenis diode yang dirancang khusus untuk dapat beroperasi di rangkaian reverse bias (bias balik).

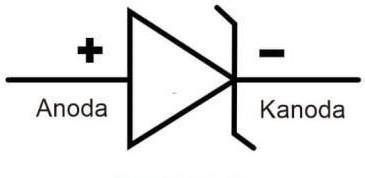

Gambar 1.3 Simbol dioda Zener



    Pada dasarnya, dioda zener akan menyalurkan arus listrik ke arah yang berlawanan jika tegangan yang diberikan melampaui batas tegangan tembusnya. Karakteristik ini berbeda dengan dioda biasa yang hanya dapat menyalurkan arus listrik ke satu arah. Sebuah dioda zener yang dipasangkan dalam rangkaian reverse bias akan menjaga agar tegangan jatuhnya outputnya tetap stabil walaupun tegangan input diubah-ubah.

• Dioda sebagai Rectifier (Penyearah)

    Dioda sering digunakan untuk menyearahkan arus AC menjadi arus DC. Ketika dioda dialiri oleh sumber AC, ia hanya akan mengalirkan arus selama setengah siklus positif (untuk dioda ideal) dan menahan arus selama setengah siklus negatif. Ini menghasilkan arus DC yang berdenyut (pulsating DC).

• Half Bridge Rectifier

    Dalam rangkaian penyearah setengah gelombang (Half bridge Rectifier), hanya setengah dari gelombang AC yang diteruskan oleh dioda, sehingga menghasilkan arus DC dengan denyutan setengah gelombang. Penyearah setengah gelombang adalah perangkat yang mengubah arus bolak-balik (AC) menjadi arus searah (DC).

Gambar 1.4

Half Bridge Rectifier

• Full Bridge Rectifier

    Dalam rangkaian penyearah gelombang penuh dengan menggunakan jembatan dioda (bridge rectifier), seluruh gelombang AC digunakan dan akan menghasilkan arus DC dengan denyutan penuh. Jenis penyearah fase tunggal ini menggunakan empat dioda. Keempat penyearah individual terhubung dalam konfigurasi Bridge atau jembatan loop tertutup untuk menghasilkan output yang diinginkan. Keuntungan utama dari rangkaian jembatan ini adalah tidak memerlukan trafo khusus yang menggunakan center tap.

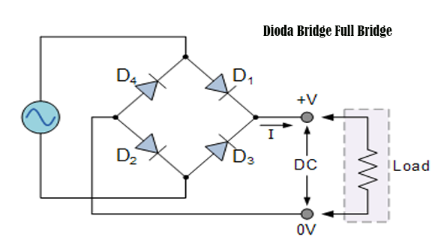

Gambar 1.5

Full Bridge Rectifier

    Dioda Bridge Sebagai Full Bridge Rectifier lebih menguntungkan dari segi biaya karena trafo bekerja secara full.
